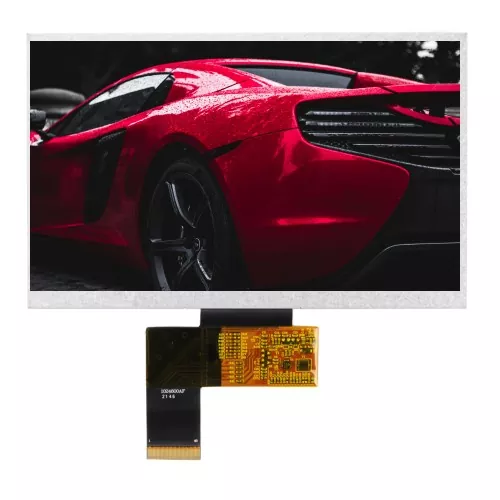

7 นิ้ว 1024 × 600 LVDS IPS TFT LCD

Victronix เป็นผู้ผลิตโมดูล TFT ระดับมืออาชีพและซัพพลายเออร์ในประเทศจีน ด้วยประสบการณ์ 18 ปีในสาขานี้เราได้พัฒนาแบบจำลองที่หลากหลาย นอกเหนือจากผลิตภัณฑ์มาตรฐานของเราแล้วเรายังให้บริการที่กำหนดเองเพื่อตอบสนองความต้องการเฉพาะของลูกค้า Victronix 7 นิ้วนี้ 1024 × 600 LVDS IPS TFT LCD เป็นโมดูล LCD TFT ขนาด 7 นิ้วที่ได้รับการออกแบบโดย Victornix สำหรับการเรียกร้องอุตสาหกรรมการฝังและการใช้งานเชิงพาณิชย์ การรวมภาพที่ชัดเจนฟังก์ชั่นการสัมผัสที่ตอบสนองและความน่าเชื่อถือระดับอุตสาหกรรมโมดูลนี้ให้ประสิทธิภาพที่ยอดเยี่ยมในสภาพแวดล้อมการทำงานที่หลากหลาย

แบบอย่าง:VXT700BAHA-01CA

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

ในยุคของหน่วยสืบราชการลับโมดูล TFT ช่วยให้เราสามารถนำเสนอข้อมูลที่ต้องการด้วยสายตา คุณภาพของโมดูล TFT มีผลกระทบอย่างมากต่อการใช้งาน อะไรคือข้อดีของ Victronix 7 นิ้ว 1024 × 600 LVDS IPS TFT LCD? ในตอนแรกความสว่าง 420 CD/M², อัตราส่วนความคมชัด 800: 1, มุมมอง 80 องศาในทุกทิศทางและความสม่ำเสมอ 75% ทำให้มั่นใจได้ว่าภาพที่สดใส ประการที่สองรองรับอินเทอร์เฟซ LVDS ด้วยคอนโทรลเลอร์ HX8282A11/HX8696A, แผงควบคุมแบบ capacitive ST1633I และแบ็คไลท์ LED สีขาว 3 × 10 ที่มีอายุการใช้งาน 30,000 ถึง 50,000 ชั่วโมง นอกจากนี้ยังเป็นไปตามมาตรฐาน ROHS และประสบความสำเร็จในการทดสอบความน่าเชื่อถืออย่างเข้มงวดรวมถึงการกระแทกด้วยความร้อนความชื้นและการป้องกัน ESD สูงถึง 8kV อากาศและหน้าสัมผัส 4KV ผลิตภัณฑ์นี้ทำงานได้อย่างมีประสิทธิภาพในอุณหภูมิสูงตั้งแต่ -20 ° C ถึง +70 ° C

โมดูล TFT ขนาด 7 นิ้วนี้จาก Victronix ได้รับการออกแบบมาสำหรับ HMIs อุตสาหกรรมอุปกรณ์การแพทย์เครื่องมือพกพาซุ้มและระบบฝังตัวที่ต้องการการแสดงที่เชื่อถือได้และมองเห็นได้ด้วยการโต้ตอบแบบสัมผัสที่ใช้งานง่าย

พารามิเตอร์ LCD

รายการ	สารบัญ	หน่วย	บันทึก
ประเภท LCD	TFT	-
แสดงสี	16.7m
การดูทิศทาง	ทั้งหมด	นาฬิกา
อุณหภูมิการทำงาน	-20 ~+70	℃
อุณหภูมิการจัดเก็บ	-30 ~+80	℃
ขนาดโมดูล	7.0	นิ้ว
พื้นที่ใช้งาน (W × H)	154.21x85.92	มม.
จำนวนจุด	1024x600	จุด
ผู้ควบคุม	HX8282A11/HX8696A	-
แรงดันไฟฟ้า	3.3	V

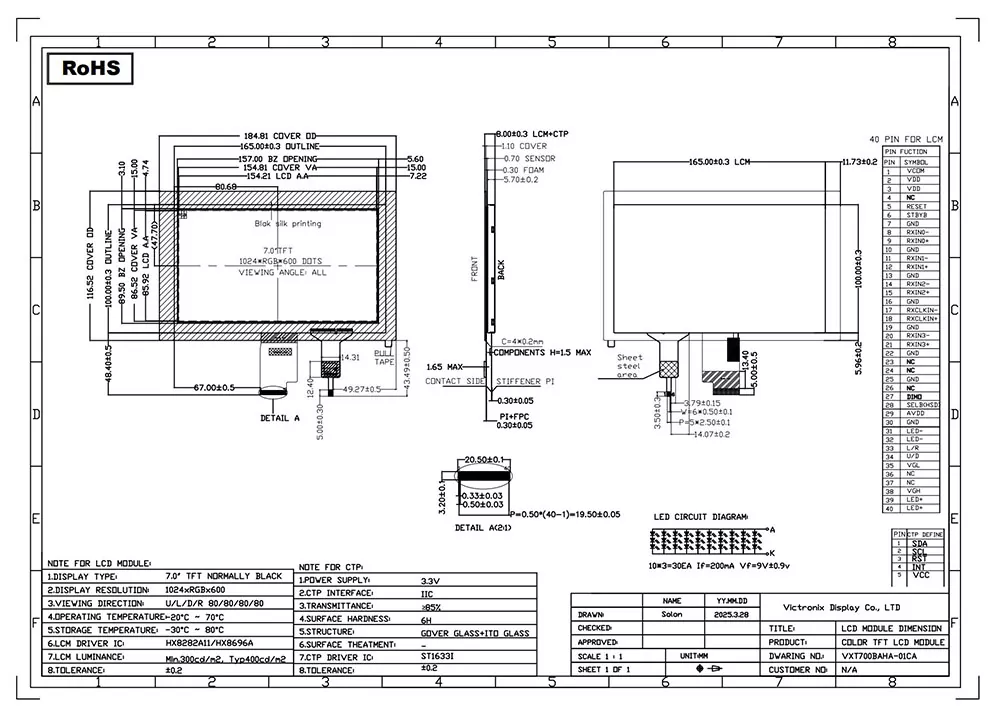

ร่างมิติ	184.81x116.52x7.40	มม.
ไฟแบ็คไลท์	3x10-leds (สีขาว)	พีซี
ส่วนต่อประสาน	LVDS	-

พารามิเตอร์ CTP

รายการ	สารบัญ	หน่วย	บันทึก
ขนาดเค้าโครง	184.81x116.52	มม.
ครอบคลุมพื้นที่วิว	154.81 (H) × 86.52V)
ความละเอียด CTP	1024x600	จุด
โหมดอินเตอร์เฟส	IIC	-
โหมดสัมผัส	5 นิ้วของมนุษย์มัลติทัช	-
ความแข็งของพื้นผิว	> = 7h	-
ความโปร่งใส	> = 85%	-
ความแม่นยำ	Entre +/- 1.5 มม., ขอบ +/- 2.5 มม.	มม.
คอนโทรลเลอร์ CTP	ST16331	-
แรงดันไฟฟ้า	3.3	V
