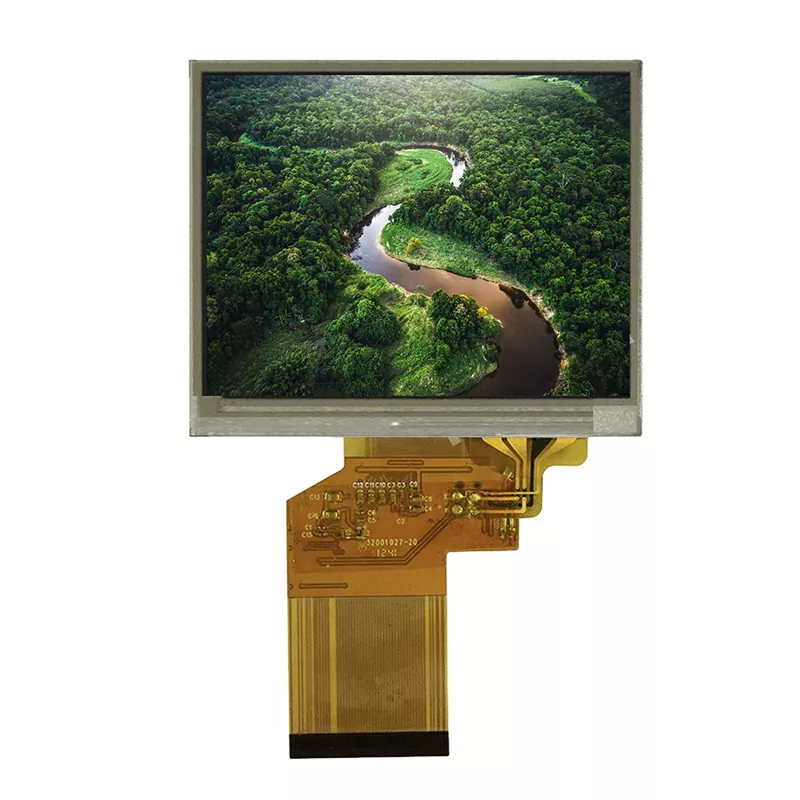

โมดูล TFT แบบสัมผัส 3.5 นิ้ว

VXT350MLH-03P เป็นหนึ่งในโมดูล TFT มาตรฐานของ TFT LCD ของจีน Victronix พร้อมหน้าจอสัมผัสความต้านทานขนาดโมดูล TFT แบบสัมผัสขนาด 3.5 นิ้วประกอบด้วย 320 x 240 พิกเซลและสามารถแสดงได้ถึง 16.7 ม. ผลิตภัณฑ์นี้สอดคล้องกับเกณฑ์สิ่งแวดล้อม ROHS

แบบอย่าง:VXT350MLH-03P

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

โมดูลจอแสดงผล TFT ขนาด 3.5 นิ้วนี้คือ 320x240 พิกเซล, อัตราส่วน 4: 3 มันรวม HX8238D IC และมีแผงสัมผัสตัวต้านทานลวด 4 ใบ โมดูลนี้รองรับอินเทอร์เฟซ RGB 24 บิตและโมดูล TFT-LCD นี้ได้รับการออกแบบในโหมดแนวนอนด้วยคะแนนความสว่าง 300 NITs (ค่าทั่วไป) แรงดันไฟฟ้าของแหล่งจ่ายไฟอยู่ในช่วง 3.0V ถึง 3.6V โดยมีค่าทั่วไป 3.3V มันมีความสามารถในการทำงานภายในอุณหภูมิตั้งแต่ -20 ℃ถึง +70 ℃ในขณะที่อุณหภูมิการจัดเก็บมีตั้งแต่ -30 ℃ถึง +80 ℃

โมดูล TFT แบบสัมผัสขนาด 3.5 นิ้วนี้ใช้กันอย่างแพร่หลายสำหรับโทรศัพท์ประตูวิดีโอ, บ้านอัจฉริยะ, GPS, กล้องถ่ายวิดีโอ, แอปพลิเคชันกล้องดิจิตอล, อุปกรณ์อุปกรณ์อุตสาหกรรมและผลิตภัณฑ์อิเล็กทรอนิกส์อื่น ๆ ซึ่งต้องการจอแสดงผลแบนคุณภาพสูง, เอฟเฟกต์ภาพที่ยอดเยี่ยม

ข้อกำหนดทั่วไป

VXT350MLH-03P เป็นโมดูล TFT-LCD มันประกอบด้วยแผง TFT-LCD, ไดรเวอร์ IC, FPC, TP， หน่วยแสงด้านหลัง พื้นที่แสดงผล 3.5 "มี 320 x 240 พิกเซลและสามารถแสดงได้สูงสุด 16.7 ม. ผลิตภัณฑ์นี้สอดคล้องกับเกณฑ์สิ่งแวดล้อม ROHS

รายการ	สารบัญ	หน่วย	บันทึก
ประเภท LCD	TFT	-
แสดงสี	16.7m
การดูทิศทาง	12	นาฬิกา
ทิศทางการผกผันสีเทา	6	นาฬิกา
อุณหภูมิการทำงาน	-20 ~+70	℃
อุณหภูมิการจัดเก็บ	-30 ~+80	℃
ขนาดโมดูล	อ้างถึงการวาดโครงร่าง	มม.
พื้นที่ใช้งาน (W × H)	70.08 × 52.56	มม.
จำนวนจุด	320 × RGB × 240	จุด
ผู้ควบคุม	HX8238D	-
แรงดันไฟฟ้า	3.3	V

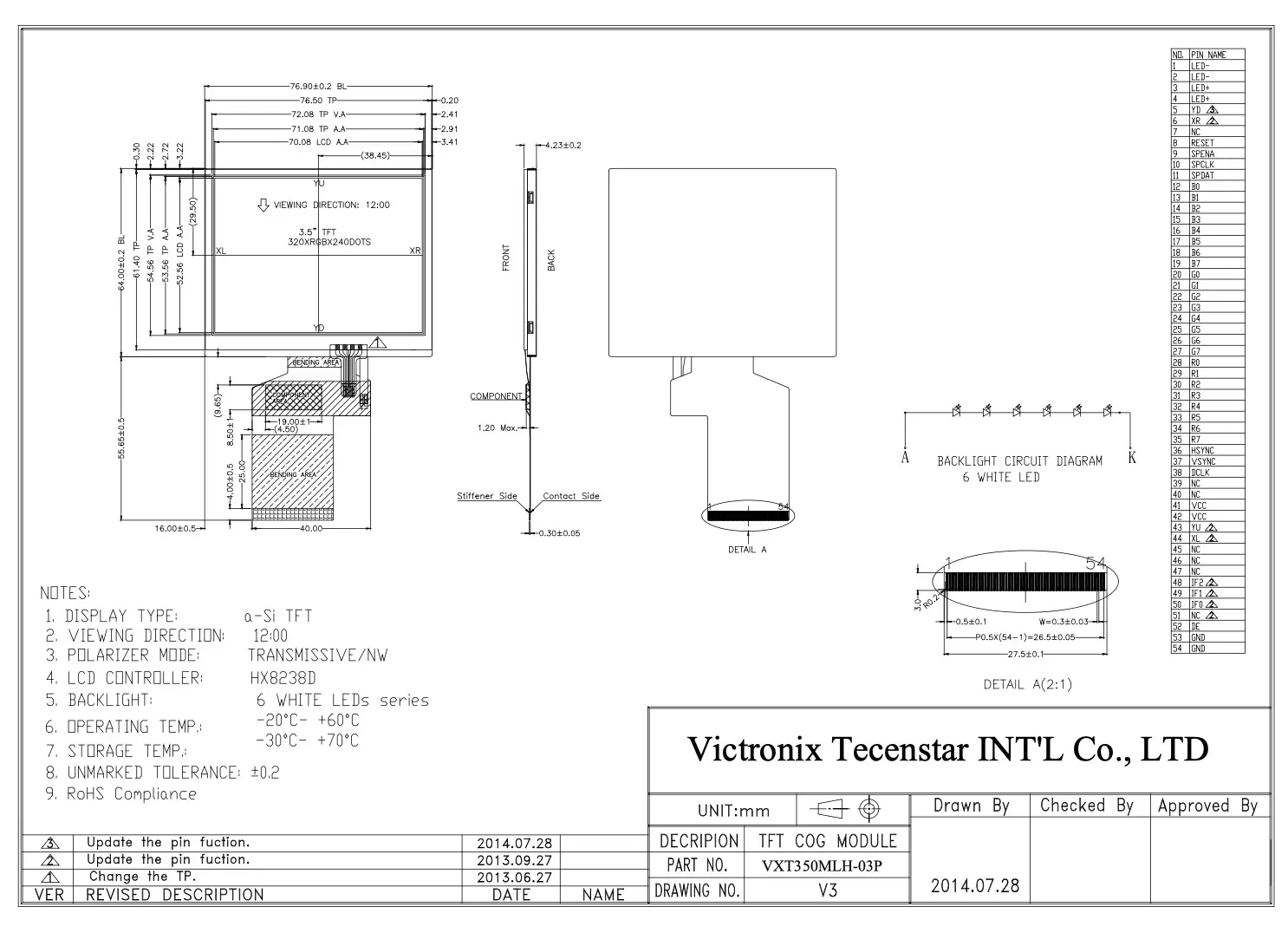

ร่างมิติ	อ้างถึงโครงร่าง การวาดภาพ	-
ไฟแบ็คไลท์	6-leds (สีขาว)	พีซี
น้ำหนัก	-	g
การถ่ายโอนข้อมูล	RGB-24bit	-
