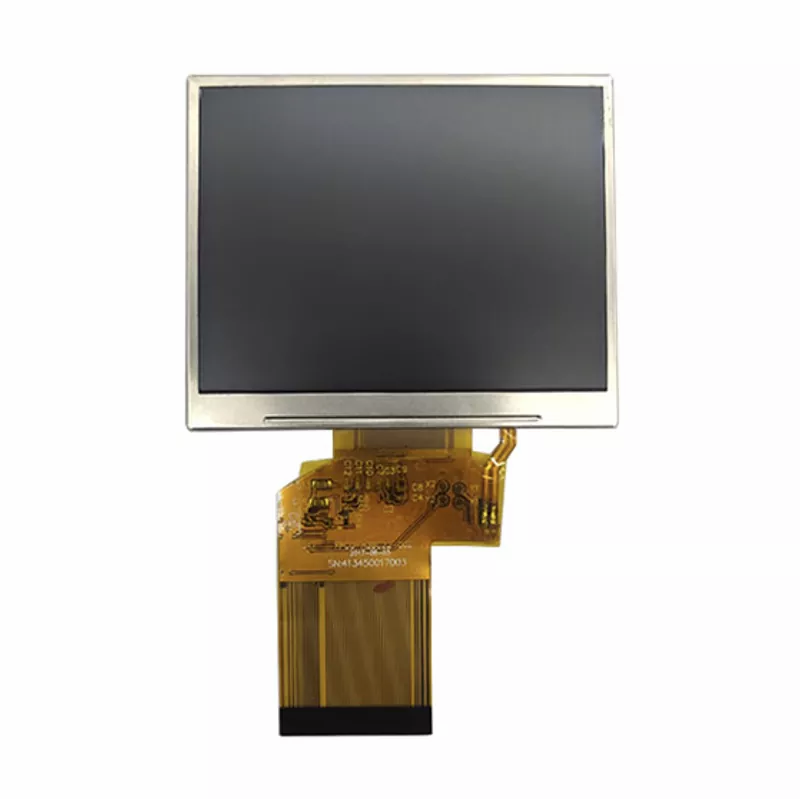

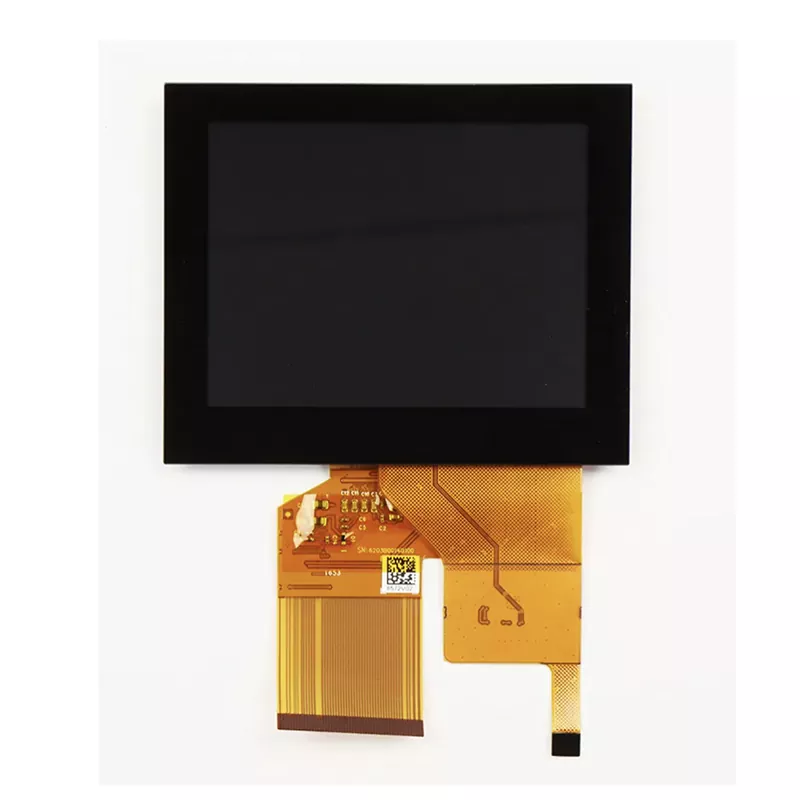

โมดูล TFT แบบ capacitive 3.5 นิ้ว 54pins

เนื่องจากโมดูล TFT ถูกนำมาใช้กันอย่างแพร่หลายในชีวิตผู้ผลิตและซัพพลายเออร์มีมากขึ้นเรื่อย ๆ อะไรที่ทำให้ Victronix 3.5 นิ้ว 54pins capacitive touch tft โมดูล TFT แตกต่างจากผู้ผลิตรายอื่น? ในตอนแรกเทคโนโลยี IPS ของมันให้สีและความชัดเจนที่สอดคล้องกันในมุมมอง 80 องศากว้างในทุกทิศทาง (3/6/9/12 นาฬิกา), 250 CD/M²ความสว่างทั่วไป, สี 16.7 ม. และอัตราส่วนความคมชัดทั่วไปสูง 800: 1 ประการที่สองรองรับทั้ง RGB แบบขนาน 24 บิต (6-8MHz DCLK) และ RGB อนุกรม 8 บิต (15-21MHz DCLK) อินเตอร์เฟสซึ่งกำหนดค่าผ่านพิน PS รวมถึงสัญญาณควบคุมที่จำเป็น (HSYNC, VSYNC, DE, DCLK) และการควบคุมทิศทางการสแกน (VD, HD) มันมีอินเทอร์เฟซสัมผัสแบบ capacitive พร้อมคอนโทรลเลอร์ FT5346 CTP บนกระดานเปิดใช้งานอินพุตสัมผัสที่ตอบสนองได้ผ่านการเชื่อมต่อI²Cมาตรฐาน (SCL, SDA, Int, รีเซ็ต) นอกจากนี้ยังมีระบบแบ็คไลท์สีขาวที่นำโดย 6S พร้อมอายุการใช้งาน 50,000 ชั่วโมงรักษาความสว่าง 50% เพื่อให้มั่นใจว่าการใช้งานระยะยาวในการใช้งานอุตสาหกรรมต่างๆ นอกจากนี้ยังผ่านการทดสอบความเครียดสิ่งแวดล้อมอย่างเข้มงวดรวมถึงการทำงาน/การจัดเก็บอุณหภูมิสูง/ต่ำ, การช็อกความร้อน, การสั่นสะเทือน (10-55Hz), ช็อตเชิงกล (100 กรัม), และ ESD (± 2kV HBM) เพื่อทำงานอย่างน่าเชื่อถือในอุณหภูมิสูง (-20 ° C ถึง +70 ° C)

จอแสดงผล LCD ขนาด 3.5 นิ้วนี้โดย Victronix เหมาะสำหรับ HMIs อุตสาหกรรมอุปกรณ์การแพทย์เครื่องมือวัดแบบพกพาตัวควบคุมสมาร์ทโฮมซุ้มและแอปพลิเคชันใด ๆ ที่ต้องการอินเทอร์เฟซการแสดงผลสัมผัสที่มีคุณภาพสูงในพื้นที่แคบ

ข้อกำหนดทั่วไป

VXT350MHLS-03C 3.5 นิ้ว 54PINS โมดูล TFT แบบ capacitive touch เป็นโมดูล TFT-LCD มันประกอบด้วยแผง TFT-LCD, ไดรเวอร์ IC, FPC, แสงด้านหลัง, CTP Unit.the.

หมายเหตุ 1: การปรับแต่งสีเปลี่ยนไปเล็กน้อยโดยอุณหภูมิและแรงดันไฟฟ้า
หมายเหตุ 2: ไม่มี FPC และประสาน ด้วย CTP

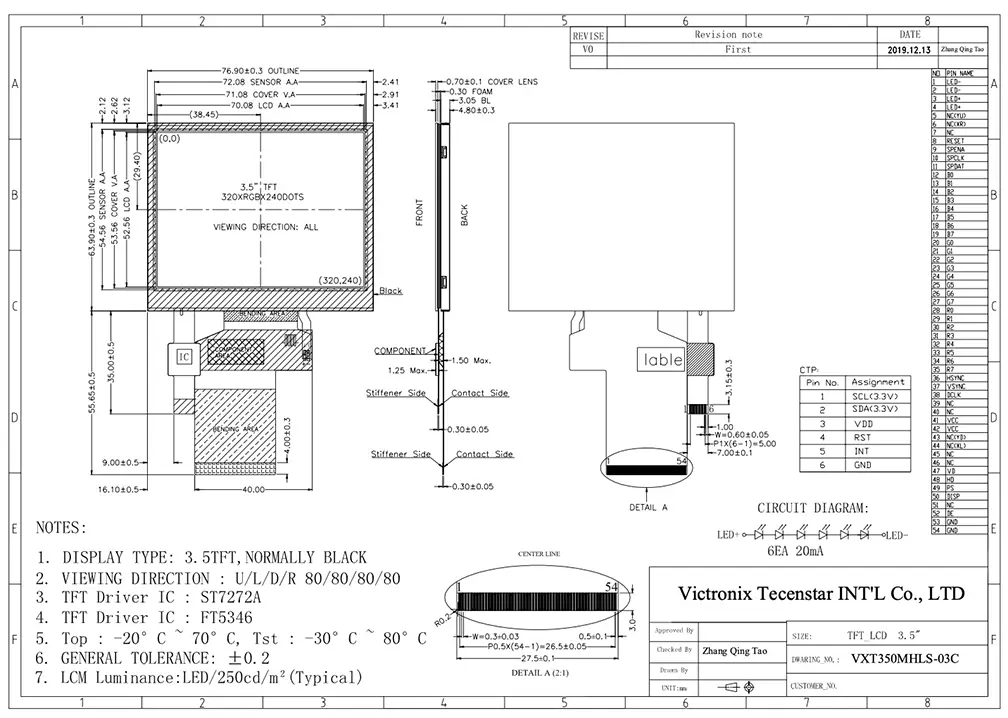

เค้าโครง
