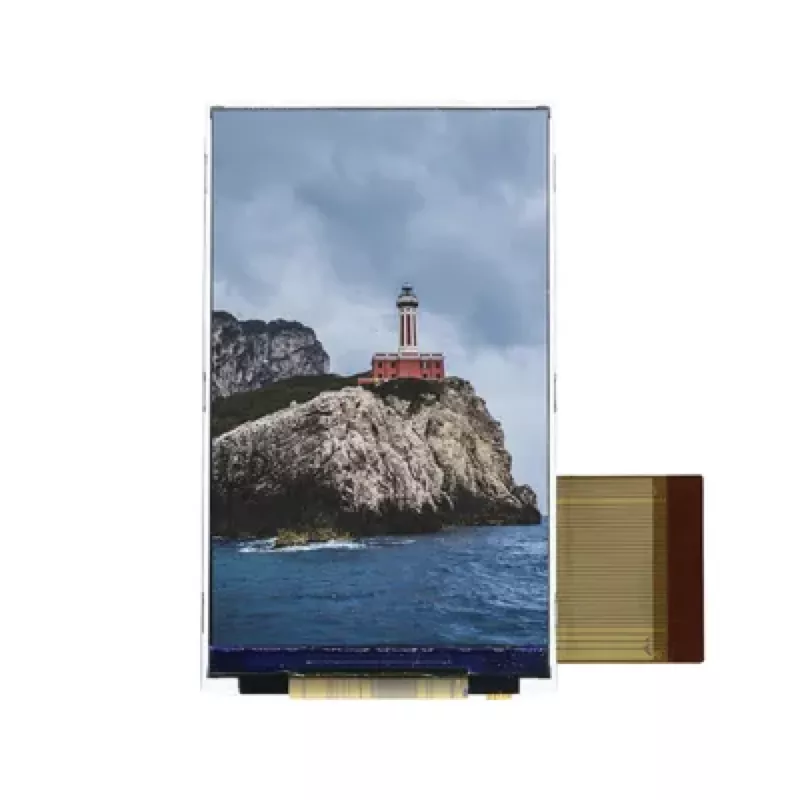

โมดูล TFT 240x400 3.2 นิ้ว

ต่อไปนี้เป็นการแนะนำโมดูล TFT ขนาด 3.2 นิ้ว 240x400 TFT โดยหวังว่าจะช่วยให้คุณเข้าใจได้ดีขึ้น VXT320PZS-01 เป็นหนึ่งในโมดูล TFT มาตรฐานที่มี RTP จาก Victronix ผู้ผลิต TFT LCD ของจีน

แบบอย่าง:VXT320PZS-01

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

VXT320PZS-01 เป็นโมดูลจอแสดงผลขนาด 3.2 นิ้ว, 240x400 โหมด TFT LCD แสดงผลมันสามารถจับคู่กับแผงสัมผัสตัวต้านทาน (RTP) หรือแผงสัมผัสแบบ capacitive มันมีความละเอียด 240x320 จุดและความสว่างของ 400 cd/nits (ค่าทั่วไป) โดยมีอัตราส่วนความคมชัด 600: 1 (ค่าทั่วไป) ติดตั้ง IC ไดรเวอร์ ST7793 ในตัวรองรับอินเตอร์เฟส RGB/MCU 18 บิต

หากคุณรวม TFT ขนาด 3.2 นิ้วนี้เข้ากับเซ็นเซอร์อุณหภูมิ I2C ที่ถือการ์ด TF, วงจรการแปลงระดับมันจะเป็นบอร์ดขยายและการพัฒนารองเป็นเรื่องง่าย

ด้วยโมดูล GPRS คุณสามารถออกแบบโทรศัพท์ Duino ของคุณได้

ด้วยโมดูล NFC Reader คุณสามารถสร้างระบบควบคุมการเข้าถึงด้วยการแสดงภาพถ่าย

ด้วยแรงดันไฟฟ้าและเซ็นเซอร์ปัจจุบันคุณสามารถสร้างออสซิลโลสโคป

ดังนั้นโมดูล TFT 240x400 3.2 นิ้วจึงเหมาะสำหรับกรอบภาพถ่ายดิจิตอล, ออสซิลโลสโคป, เครื่องกำเนิดฟังก์ชั่น, จอภาพระบบตรวจจับ

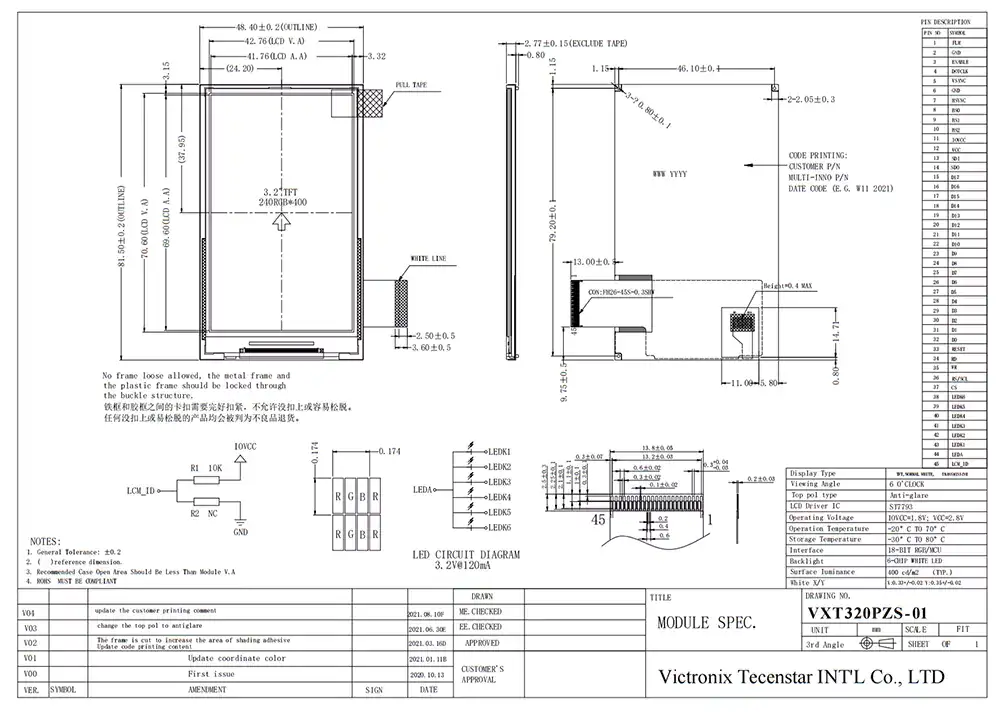

ข้อกำหนดทั่วไป

รายการ	สารบัญ	หน่วย
ประเภท LCD	TFT/ส่งผ่าน
ขนาดโมดูล (wht)	48.4081.502.77	มม.
ขนาดที่ใช้งานอยู่ (w*h)	41.76*69.60	มม.
พิกเซลพิกเซล (w*h)	0.174*0.174	มม.
จำนวนจุด	240*400
นักดำน้ำ IC	ST7793
ประเภทอินเตอร์เฟส	18 บิต RGB/MCU
ประเภทโพลาไรเซอร์ด้านบน	การต่อต้านแสงสะท้อน
แนะนำทิศทางการดู	6	นาฬิกา
ทิศทางการผกผันสีเทา	12	นาฬิกา
ประเภทแบ็คไลท์	6-dies whiteled
ประเภทแผงสัมผัส	ปราศจาก
