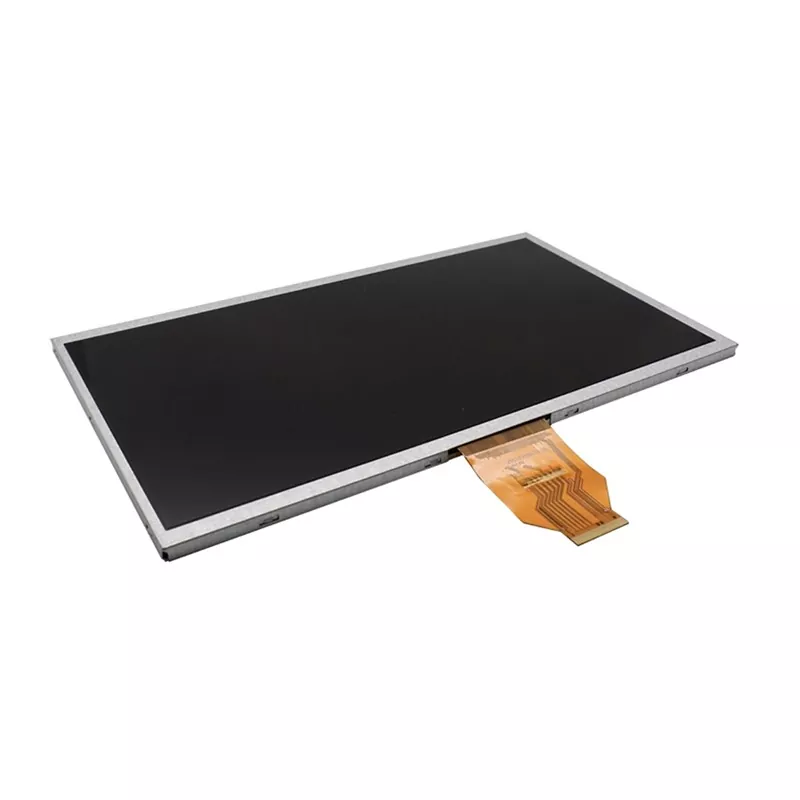

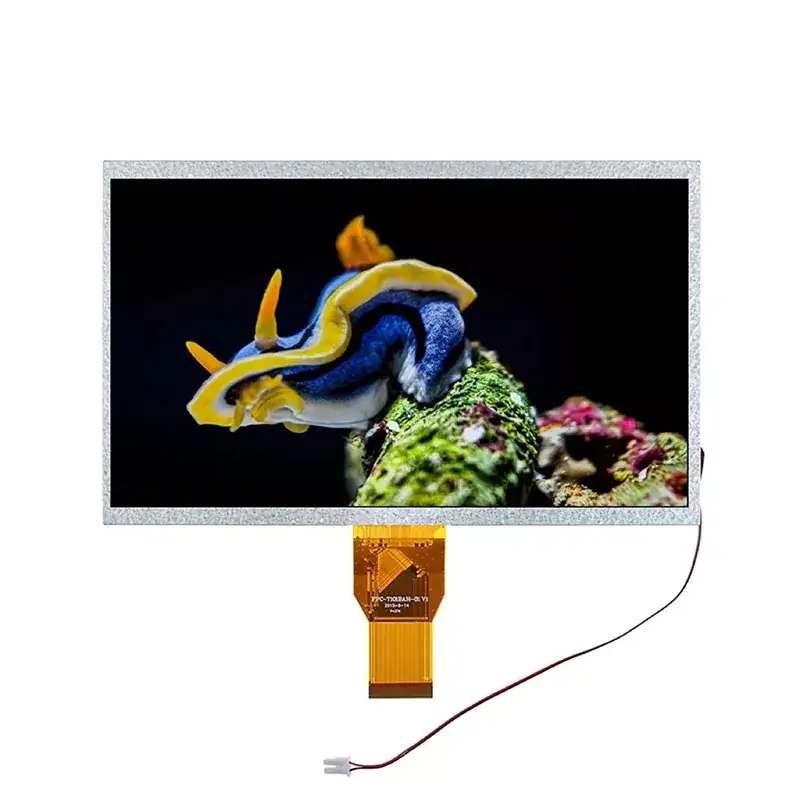

10.1 นิ้ว 1024*600 LVDS TFT โมดูล

Victronix 10.1 นิ้วนี้ 1024*600 LVDS โมดูล TFT เป็นโมดูล TFT-LCD ที่มีประสิทธิภาพสูง 10.1 นิ้วที่ออกแบบมาเพื่อเรียกร้องแอปพลิเคชัน มีความละเอียด 1024 × 600 (WSVGA) และ 16.7 ล้านสีให้ภาพที่คมชัดด้วยมุมมอง 65 °ที่กว้าง (ทุกทิศทาง) และอัตราส่วนความคมชัด 600: 1 ในฐานะผู้ผลิตโมดูล TFT มืออาชีพและซัพพลายเออร์ในประเทศจีน Victronix 10.1 นิ้วโมดูล TFT นี้สอดคล้องกับมาตรฐานด้านสิ่งแวดล้อม ROHS อย่างเคร่งครัดเพื่อให้ประสิทธิภาพการใช้งานที่เหนือกว่า

แบบอย่าง:VXT101MBAH-02

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

ในยุคของหน่วยสืบราชการลับโมดูล TFT ช่วยให้เราสามารถนำเสนอข้อมูลที่จำเป็นในรูปแบบของภาพ คุณภาพของโมดูล TFT มีผลกระทบอย่างมากต่อการใช้งาน ข้อดีของ Victronix 10.1 นิ้ว 1024*600 LVDS TFT โมดูล? ในตอนแรกมันให้บริการจอแสดงผลระดับพรีเมี่ยมที่มีความละเอียด 1024 × 600 พร้อมสี 16.7 ม., มุมมอง 65 ° (ทุกทิศทาง), 380 CD/M²ความสว่างทั่วไปและอัตราส่วนความคมชัด 600: 1 ประการที่สองมันผ่านการทดสอบความน่าเชื่อถืออย่างเข้มงวด (การปั่นจักรยานความร้อน, ความชื้น, หยุด) เพื่อให้สามารถทำงานในอุณหภูมิสูง (-20 ° C ถึง +70 ° C) นอกจากนี้ไม่เพียง แต่ยังมีอินเทอร์เฟซดิจิตอล LVDS (เลือก 6 บิต/8 บิตผ่าน PIN SELB) แต่ยังมีแบ็คไลท์ 3 × 13-LEDS ที่มีอายุการใช้งานตั้งแต่ 20,000 ถึง 50,000 ชั่วโมง (การเก็บรักษาความสว่าง 50%) สิ่งเหล่านี้ทำให้เหมาะสำหรับการตั้งค่าอุตสาหกรรมและกลางแจ้งที่รุนแรง

โมดูล TFT Victronix 10.1 นิ้วนี้ใช้กันอย่างแพร่หลายใน HMIs อุตสาหกรรมอุปกรณ์การแพทย์แดชบอร์ดยานพาหนะอุปกรณ์ทดสอบและระบบฝังตัวที่ต้องการประสิทธิภาพการแสดงผลคุณภาพสูงที่เชื่อถือได้

ข้อกำหนดทั่วไป

VXT101MBAH-02 เป็นโมดูล TFT-LCD มันประกอบด้วยแผง TFT-LCD, ไดรเวอร์ IC, FPC, หน่วยไฟด้านหลัง พื้นที่แสดงผล 10.1 ¢ He อย่างมี 1024 x 600 พิกเซลและสามารถแสดงได้สูงสุด 16.7 ม. ผลิตภัณฑ์นี้สอดคล้องกับเกณฑ์สิ่งแวดล้อม ROHS

รายการ	สารบัญ	หน่วย	บันทึก
ประเภท LCD	TFT	-
แสดงสี	16.7m
การดูทิศทาง	12	นาฬิกา
ทิศทางการผกผันสีเทา	6	นาฬิกา
อุณหภูมิการทำงาน	-20 ~+70	℃
อุณหภูมิการจัดเก็บ	-30 ~+80	℃
ขนาดโมดูล	อ้างถึงการกำหนดโครงร่าง	มม.
พื้นที่ใช้งาน (W × H)	222.72x125.28	มม.
จำนวนจุด	1024 × 600	จุด
ผู้ควบคุม	HX8282-A14 & HX8696	-
แรงดันไฟฟ้า	3.3	V
ร่างมิติ	อ้างถึงโครงร่าง การวาดภาพ	-
ไฟแบ็คไลท์	3x13-leds (สีขาว)	พีซี
น้ำหนัก	-	g
ส่วนต่อประสาน	LVDS	-
