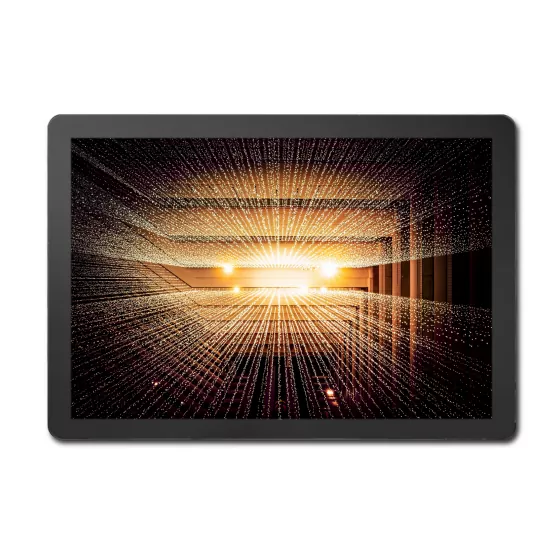

10.1 นิ้ว 1024 × 600 LVDS โมดูล TFT พร้อม CTP

Victronix เป็นผู้ผลิตโมดูล TFT ระดับมืออาชีพและซัพพลายเออร์ในประเทศจีน ด้วยประสบการณ์ 18 ปีในสาขานี้เราได้พัฒนาแบบจำลองที่หลากหลาย นอกเหนือจากผลิตภัณฑ์มาตรฐานของเราแล้วเรายังให้บริการที่กำหนดเองเพื่อตอบสนองความต้องการเฉพาะของลูกค้า โมดูล TFT ขนาด 1024 นิ้ว 1024 × 600 LVDS พร้อม CTP เป็นโมดูลจอแสดงผล TFT ที่มีคุณภาพสูง 10.1 นิ้วที่ออกแบบมาสำหรับการใช้งานอุตสาหกรรมการแพทย์และการฝังตัว การรวมประสิทธิภาพการใช้แสงสูงฟังก์ชั่นการสัมผัสแบบ capacitive และความน่าเชื่อถือที่ขยายออกไปมันให้ความชัดเจนและความทนทานที่ยอดเยี่ยมในสภาพการทำงานที่รุนแรง

แบบอย่าง:VXT101BAHA-02C

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

ในยุคของหน่วยสืบราชการลับโมดูล TFT ช่วยให้เราสามารถนำเสนอข้อมูลที่ต้องการด้วยสายตา คุณภาพของโมดูล TFT มีผลกระทบอย่างมากต่อการใช้งาน ข้อดีของ Victronix 10.1 นิ้ว 1024 × 600 LVDS โมดูล TFT กับ CTP? ในตอนแรกความสว่าง 420 CD/M², อัตราส่วนความคมชัด 800: 1, มุมมอง 80 องศาในทุกทิศทางและความสม่ำเสมอ 75% ทำให้มั่นใจได้ว่าภาพที่สดใส ประการที่สองรองรับอินเทอร์เฟซ LVDS 6/8 บิตพร้อมคอนโทรลเลอร์ HX8282A11+HX8696A และแผงสัมผัสแบบ capacitive 5 จุดที่แข็งแกร่งพร้อมคอนโทรลเลอร์ ILI2511 CTP นอกจากนี้ยังมีแบ็คไลท์สีขาวนำ 3 × 13 ที่มีอายุการใช้งาน 30,000 ถึง 50,000 ชั่วโมงทำให้มั่นใจได้ว่าการใช้งานระยะยาวในการใช้งานอุตสาหกรรมต่างๆ นอกจากนี้ยังเป็นไปตามมาตรฐาน ROHS และประสบความสำเร็จในการทดสอบความน่าเชื่อถืออย่างเข้มงวดรวมถึงการกระแทกด้วยความร้อนความชื้นและการป้องกัน ESD สูงสุด 8kV อากาศและการติดต่อ 4KV ผลิตภัณฑ์นี้ทำงานได้อย่างมีประสิทธิภาพในอุณหภูมิสูงตั้งแต่ -20 ° C ถึง +70 ° C และสามารถทนต่อสภาวะการจัดเก็บที่รุนแรงตั้งแต่ -30 ° C ถึง +80 ° C

โมดูล TFT ขนาด 10.1 นิ้วจาก Victronix ได้รับการออกแบบมาสำหรับ HMIs อุตสาหกรรมอุปกรณ์การแพทย์อุปกรณ์วินิจฉัยแบบพกพาซุ้มกลางแจ้งระบบการขนส่งและแผงควบคุมระบบอัตโนมัติ

ข้อกำหนดทั่วไป

รายการ	สารบัญ	หน่วย	บันทึก
ประเภท LCD	TFT	-
แสดงสี	16.7m
การดูทิศทาง	ทั้งหมด	นาฬิกา
อุณหภูมิการทำงาน	-20 ~+70	℃
อุณหภูมิการจัดเก็บ	-30 ~+80	℃
ขนาดโมดูล	10.1	นิ้ว
พื้นที่ใช้งาน (W × H)	222.72x125.28	มม.
จำนวนจุด	1024x600	จุด
ผู้ควบคุม	HX8282A11+HX8696A	-
แรงดันไฟฟ้า	3.3	V

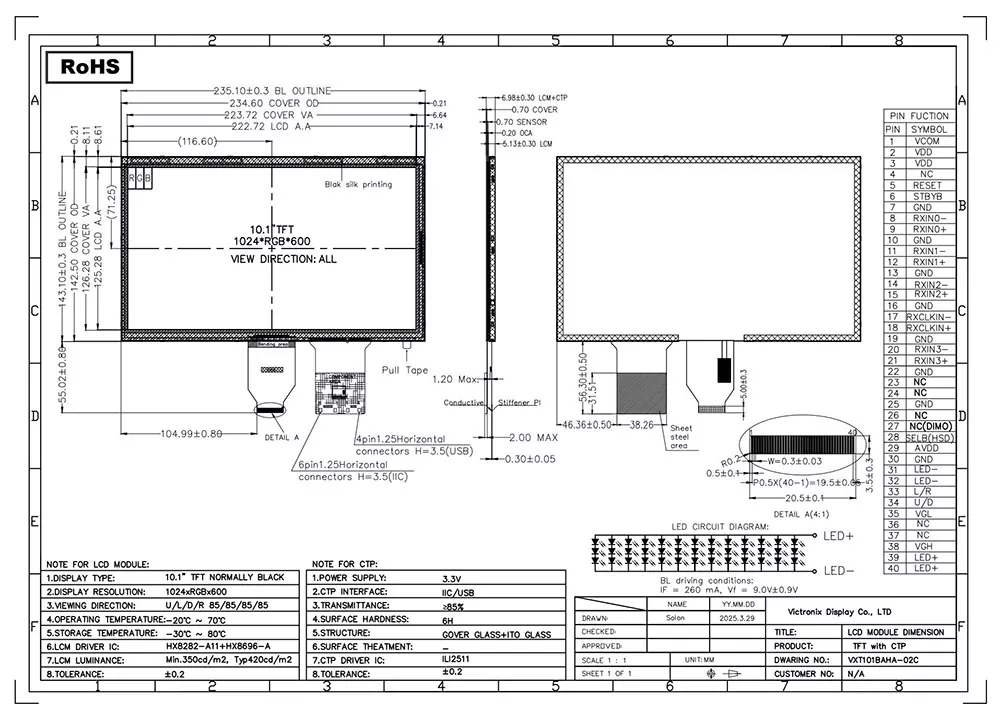

ร่างมิติ	235.00x143.00x6.98	มม.
ไฟแบ็คไลท์	3x13-leds (สีขาว)	พีซี
น้ำหนัก	-	g
ส่วนต่อประสาน	6/8 บิต LVDS	-

พารามิเตอร์ CTP

รายการ	สารบัญ	หน่วย	บันทึก
ขนาดเค้าโครง	235.10x143.10	มม.
ครอบคลุมพื้นที่วิว	223.72 (h) x126.28v)	มม.
ความละเอียด CTP	1024x600	จุด
โหมดอินเตอร์เฟส	IIC/USB	-
โหมดสัมผัส	5 นิ้วของมนุษย์มัลติทัช	-
ความแข็ง	> = 6h	-
ความโปร่งใส	> = 85%	-
ความแม่นยำ	Entre +/- 1.5 มม., ขอบ +/- 2.5 มม.	มม.
คอนโทรลเลอร์ CTP	ili2511	-
แรงดันไฟฟ้า	3.3 (IIC) /5.0(USB)	V
