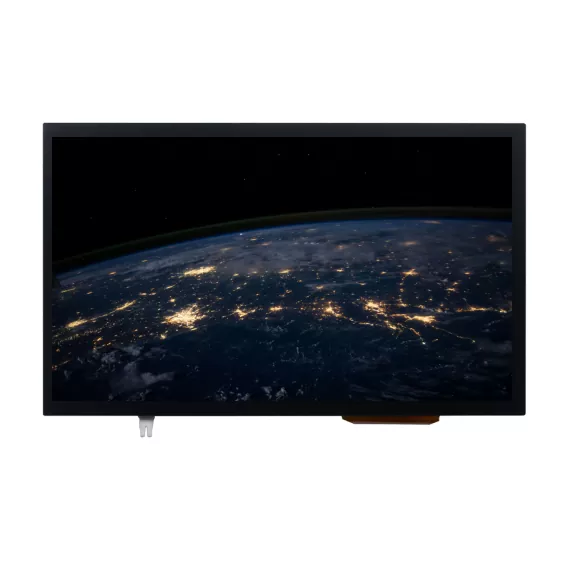

10.1 นิ้ว 1024 × 600 IPS TFT โมดูลพร้อม CTP

Victronix 10.1 นิ้วนี้ 1024 × 600 IPS TFT โมดูลที่มี CTP เป็นโมดูล LCD TFT ที่มีประสิทธิภาพสูง 10.1 นิ้วที่ออกแบบมาเพื่อเรียกร้องแอปพลิเคชันแบบฝังตัว มีความละเอียดที่คมชัด 1024 × 600 และ 16.7 ล้านสีโมดูลนี้ให้ความคมชัดที่ยอดเยี่ยมด้วยความสว่างทั่วไปของ 420 CD/m², 800: 1 อัตราส่วนความคมชัดและมุมมอง 80 °ในทุกทิศทาง ในฐานะผู้ผลิตมืออาชีพและซัพพลายเออร์ของโมดูล TFT ในประเทศจีน Victronix 10.1 นิ้วโมดูล TFT นั้นสอดคล้องกับมาตรฐานด้านสิ่งแวดล้อม ROHS อย่างเต็มที่เพื่อให้มั่นใจถึงประสิทธิภาพการใช้งานที่เหนือกว่า เราเสนอบริการที่กำหนดเองเพื่อตอบสนองความต้องการของลูกค้าของเรา

แบบอย่าง:VXT101BAHA-01C

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

TFT LCD เป็นรูปแบบการแสดงผลคริสตัลเหลวที่ใช้เทคโนโลยีทรานซิสเตอร์แบบฟิล์มบางเพื่อเพิ่มคุณภาพของภาพและมีแอพพลิเคชั่นมากมายในชีวิตประจำวัน ในฐานะผู้ผลิตโมดูล TFT มืออาชีพและซัพพลายเออร์ในประเทศจีนสิ่งที่ทำให้โมดูล TFT Victronix 10.1 นิ้ว 1024 × 600 IPS กับ CTP แตกต่างจากผู้ผลิตรายอื่น? ประการแรกมันมีความสว่างทั่วไปของ 420 cd/m²มุมมอง 80 °มุมกว้างในทุกทิศทางและอัตราส่วนความคมชัด 800: 1 ทำให้มั่นใจได้ว่าการอ่านที่ยอดเยี่ยมจากมุมต่าง ๆ ประการที่สองมันรวมหน่วยแบ็คไลท์โดยใช้ไฟ LED สีขาว 39 ตัวพร้อมอายุการใช้งานทั่วไป 30,000 ถึง 50,000 ชั่วโมง (ถึงความสว่างเริ่มต้น 50%) ทำให้มั่นใจได้ว่าการมองเห็นที่ชัดเจนในทุกสภาวะแสง นอกจากนี้ยังรองรับอินเทอร์เฟซ LVDS 6/8 บิตพร้อมคอนโทรลเลอร์ HX8282A11+HX8696A และแผงสัมผัสแบบ capacitive 5 จุดที่แข็งแกร่งพร้อมคอนโทรลเลอร์ GT928 CTP นอกจากนี้ยังผ่านการทดสอบสิ่งแวดล้อมอย่างเข้มงวดรวมถึงการกระแทกด้วยความร้อน (-30 ° C ↔ +80 ° C รอบ) การจัดเก็บความชื้น (60 ° C/90% RH) และการสั่นสะเทือนเชิงกลทำให้มั่นใจได้ว่าสามารถทำงานได้อย่างราบรื่นในช่วงอุณหภูมิที่ขยายออกไปอย่างราบรื่น (-20 ° C ถึง +70 ° C)

หน้าจอ TFT ขนาด 10.1 นิ้วนี้โดย Victronix นี้ใช้กันทั่วไปในอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ป้ายดิจิตอลอิเล็กทรอนิกส์ผู้บริโภคแผงควบคุมการแสดงอุปกรณ์การผลิตอุปกรณ์การแพทย์และอื่น ๆ

ข้อกำหนดทั่วไป

รายการ	สารบัญ	หน่วย	บันทึก
ประเภท LCD	TFT	-
แสดงสี	16.7m
การดูทิศทาง	ทั้งหมด	นาฬิกา
อุณหภูมิการทำงาน	-20 ~+70	℃
อุณหภูมิการจัดเก็บ	-30 ~+80	℃
ขนาดโมดูล	10.1	นิ้ว
พื้นที่ใช้งาน (W × H)	222.72x125.28	มม.
จำนวนจุด	1024x600	จุด
ผู้ควบคุม	HX8282A11+HX8696A	-
แรงดันไฟฟ้า	3.3	V

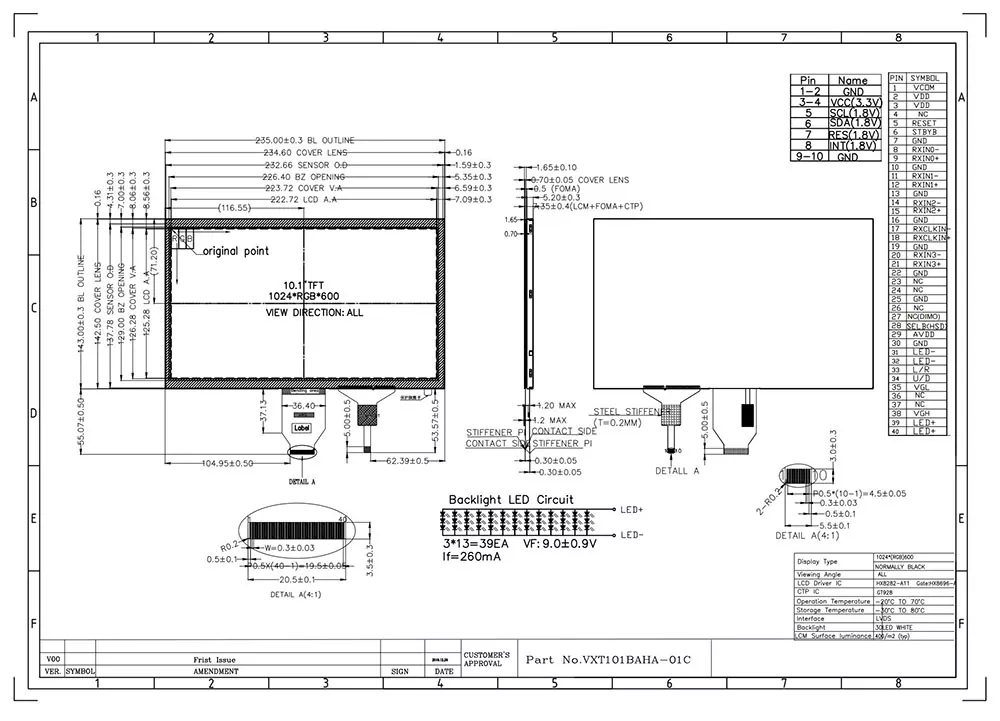

ร่างมิติ	235.00x143.00x7.35	มม.
ไฟแบ็คไลท์	3x13-leds (สีขาว)	พีซี
น้ำหนัก	-	g
ส่วนต่อประสาน	6/8 บิต LVDS	-

พารามิเตอร์ CTP

รายการ	สารบัญ	หน่วย	บันทึก
ขนาดเค้าโครง	234.6x142.5	มม.
ครอบคลุมพื้นที่วิว	223.72 (h) x126.28v)	มม.
ความละเอียด CTP	1024x600	จุด
โหมดอินเตอร์เฟส	IIC	-
โหมดสัมผัส	5 นิ้วของมนุษย์มัลติทัช	-
ความแข็งของพื้นผิว	> = 6h	-
ความโปร่งใส	> = 85%	-
ความแม่นยำ	Entre +/- 1.5 มม., ขอบ +/- 2.5 มม.	มม.
คอนโทรลเลอร์ CTP	GT928	-
แรงดันไฟฟ้า	3.3	V
